EVO-Frame Serie

abnehmbarer Oberrahmen
verbesserte Anpassungen
volle Stapelkompatibilität mit Vorgängermodellen
Eingebaute galvanische Isolierung
DGUV V17 / V18 geprüft

EVO-Frame Serie

Q: Wie viel kosten die EVO-Frames für Projektoren?

EVO-Frames sind in vielen verschiedenen Modellen erhältlich. Bitte kontaktieren Sie uns sie uns, um Ihr Angebot zu erhalten.

Q: Wo kann ich das Manual für meinen Frame finden?

Sie finden die Handbücher im Download-Bereich .

Q: Wo und wie kann ich das Produkt in meinem Land (DE, EU, Asien, GB, USA, CANADA, andere) kaufen?

Als Hersteller arbeiten wir nur mit Wiederverkäufern zusammen. Wenn Sie kein Endkunde sind, können Sie gerne bei uns kaufen. In einigen Ländern haben wir Vertriebspartner, die Sie vor Ort unterstützen können. Wenn Sie Endkunde sind, empfehlen wir Ihnen gerne Partner in Ihrer Nähe, die Sie bestmöglich unterstützen können. Bitte kontaktieren Sie uns Sie uns hierzu.

Q: Kann der FRAME-EVO-P30 mit einer Ultra-Short-Throw-Optik verwendet werden?

Ja, eines der wichtigsten Verkaufsargumente für den EVO Frame ist die Cabrio-Funktion*. Der obere Ring des Rahmens kann einfach und ohne Werkzeug entfernt werden, so dass die Verwendung einer ultrakurzen Optik ohne jegliche Umstände möglich ist. *Ausgenommen der EVO-P31H Rahmen, der speziell für Stapelungen und hohe Belastungen ausgelegt ist.

Q: Was sind typische Anwendungsfälle für die EVO-Frames?

Die typischsten Anwendungsfälle sind Großprojektionen, Porträtanwendungen und Projektionen auf dem Fußboden.

Q: Für welche Befestigungen sind die Käfige geeignet? Decke, Wand, andere?

EVO-Frames sind in der Regel an Traversen befestigt, mit EVO-LINKs . Eine breite Palette von Zubehör (portrait adapter, safety kit, etc.) ist ebenfalls verfügbar.

Q: Sind die EVO-Frames zertifiziert?

Die EVO-Frames und EVO-LINKs sind nach DGUV V17/ V18 (Unfallverhütungsvorschrift der Veranstaltungs- und Produktionsstätten für szenische Darstellung) geprüft. Zusätzlich sind die Rahmen durch den TÜV zugelassen und haben die CE-Zertifizierung erhalten. Mehr über Zertifizierungen

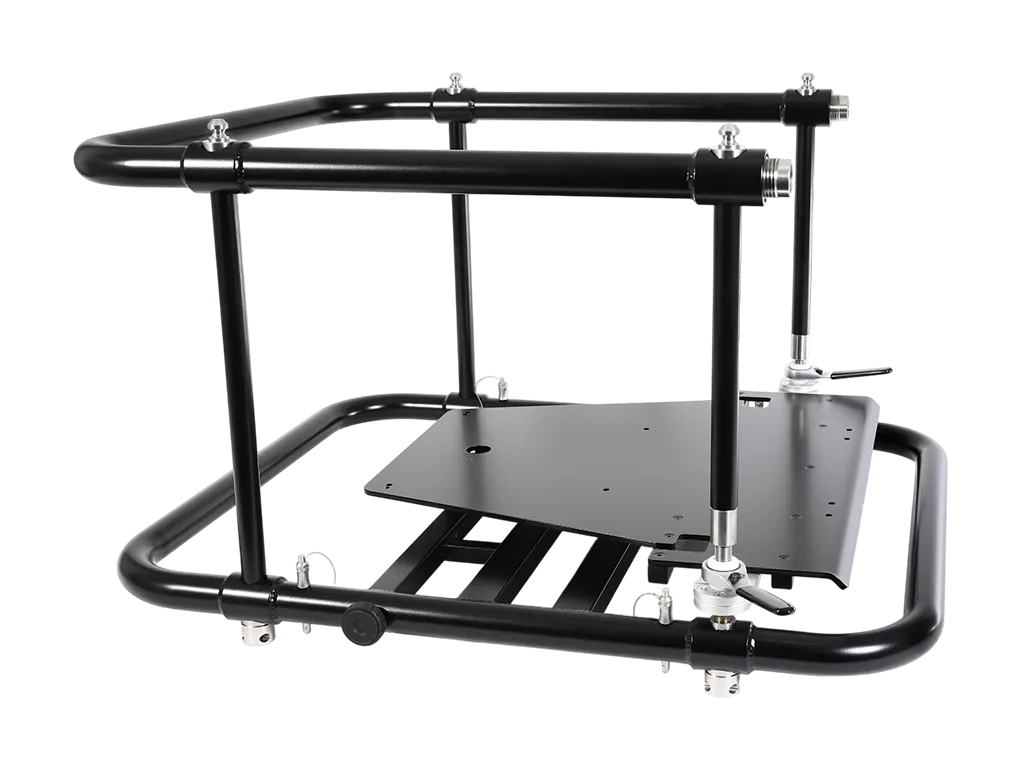

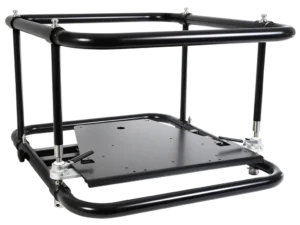

Die neueste Frame-Generation ist die EVOlution der früheren, sehr bekannten Frame Serie. Das System wurde von Grund auf neu entwickelt. Das Ergebnis ist ein sehr ähnlicher Look mit einigen großen Vorteilen.

Bei nahezu gleichen Außenmaßen ist er voll stapelbar mit der vorherigen Generation.

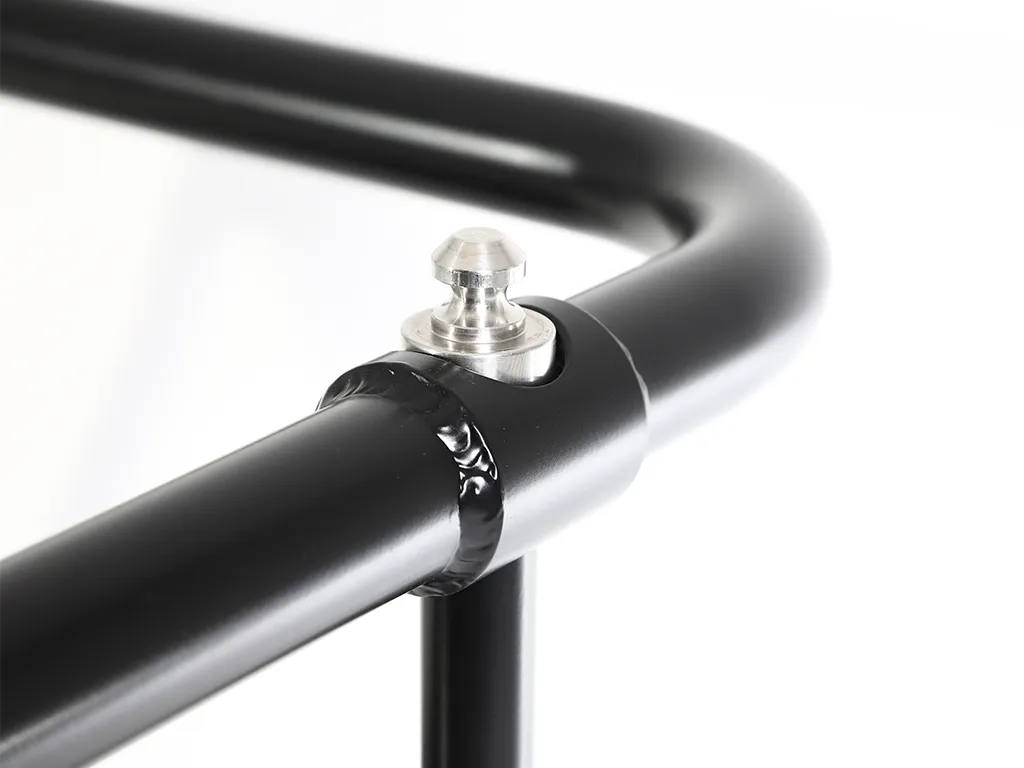

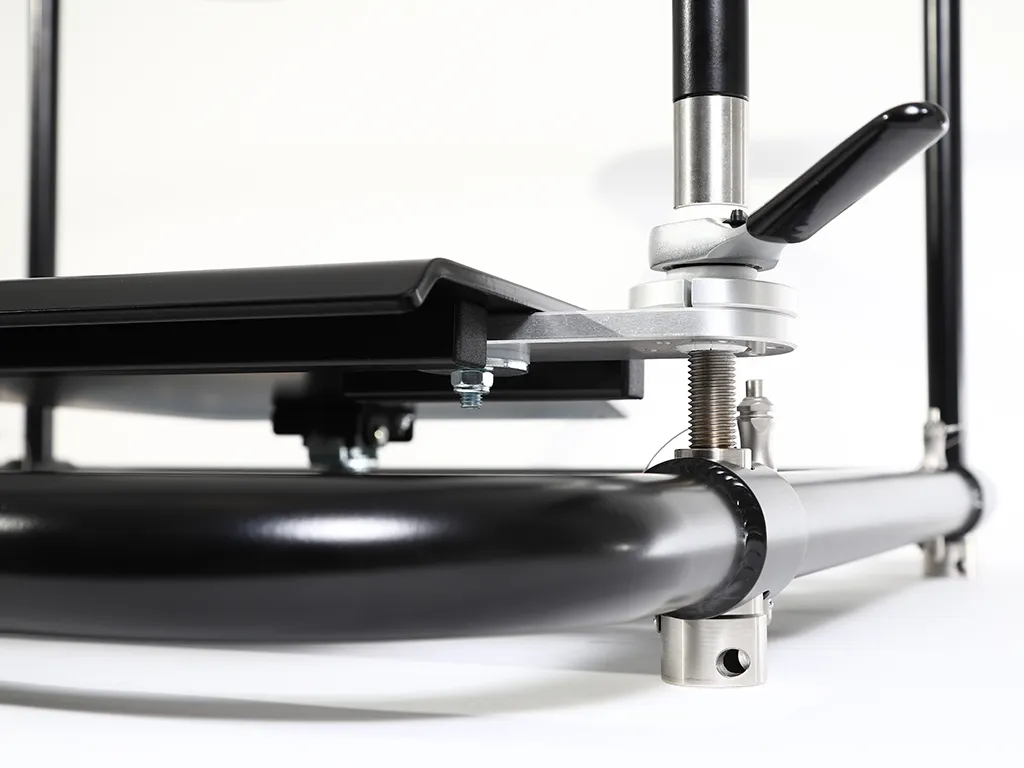

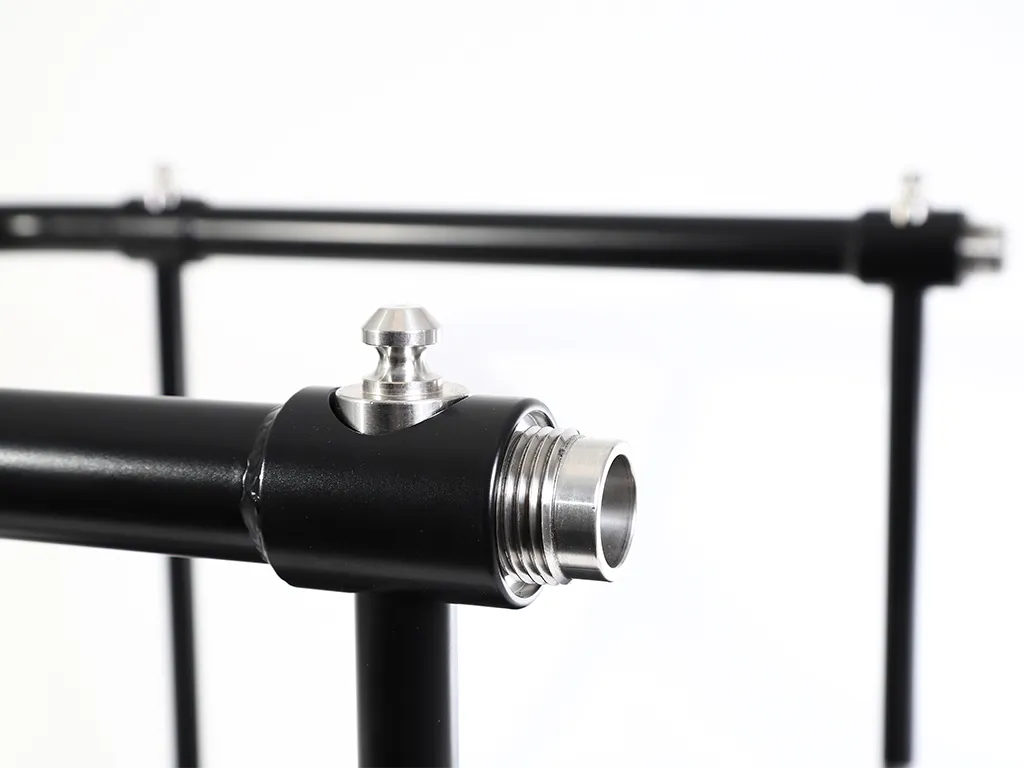

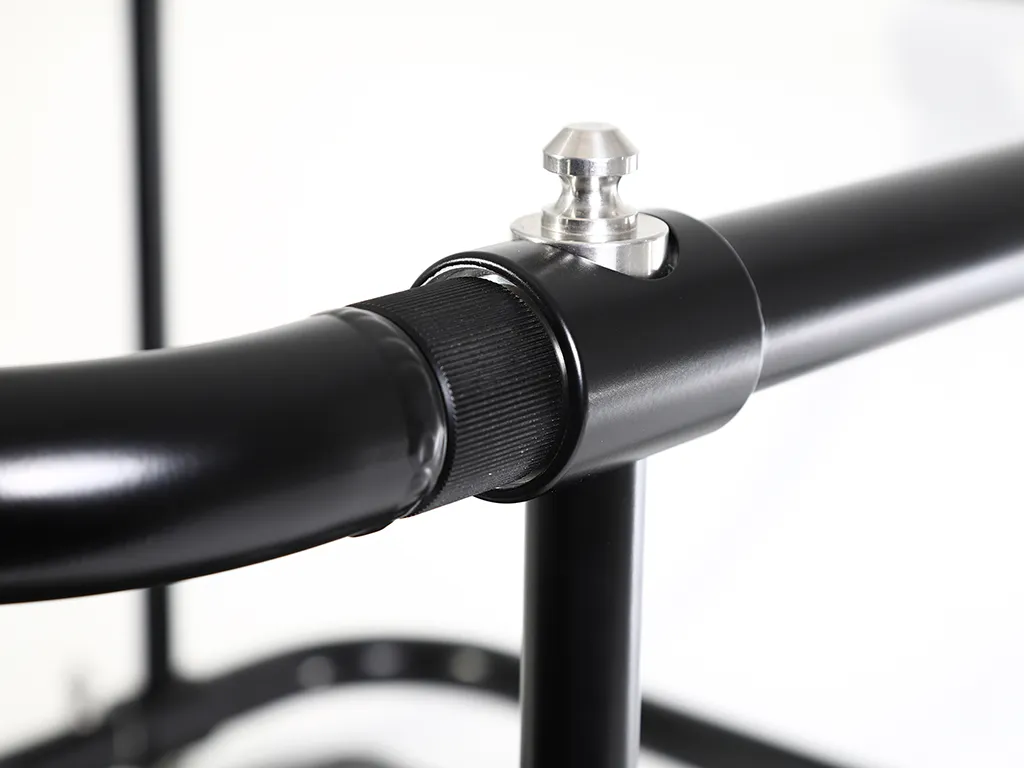

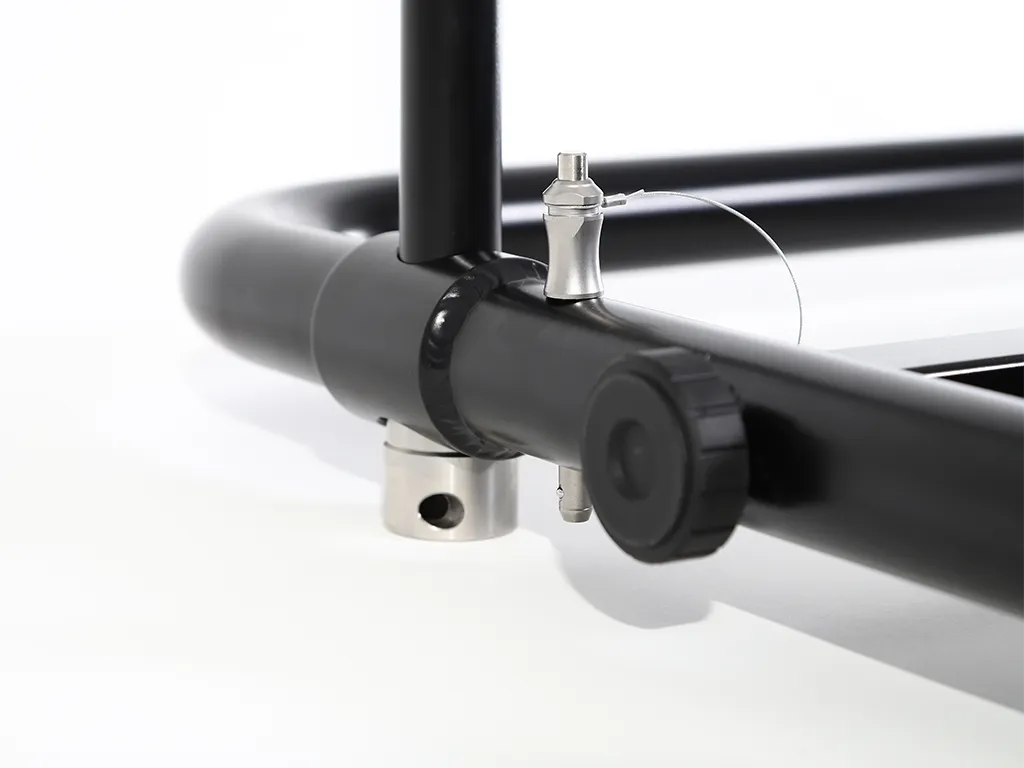

Das Cabrio-Design ermöglicht das einfache Abnehmen des Oberteils für den uneingeschränkten Einsatz ultrakurzer Linsen. Für diesen Prozess ist kein zusätzliches Werkzeug erforderlich, und es bleiben keine losen Teile zurück, die verloren gehen könnten. Die galvanische Isolierung vom Projektorgehäuse zum Trussing ist eingebaut. Aus diesem Grund sind keine zusätzlichen Kunststoffunterlegscheiben erforderlich, um elektrische Probleme zu vermeiden. Dies vereinfacht die Montage des Projektors im Frame erheblich. Außerdem ist die Einstellung des Projektors im Frame präziser und mit weniger unerwünschtem Spiel.

Selbstverständlich ist die EVO Frame Serie DGUV V17 / V18 geprüft sowie vollständig statisch berechnet.

Kontakt

DETAILS

Broadcast

Corporate

Event

Museum

Sport

Fachmesse

Zubehör

EVO-LINK Serie

Die neue EVO-LINK-Produktlinie vervollständigt die EVOlution von Projektoraufhängungen für Installationen an Traversen.

Zubehör für Projektor Frames

Neben den bekannten EVO Frames ermöglicht auch das richtige Zubehör eine effektive und sichere Installation der Projektoren.

Silencer für Projektoren

Leistungsstarke Projektoren haben naturgemäß einen hohen Geräuschpegel. Mit dem Schallschutzgehäuse von EXACT solutions lässt sich die Lautstärke um eine beträchtliche Anzahl von Dezibel reduzieren.

Hauptmerkmale

Hergestellt in Deutschland

AV Armour

CE

DGUV V17/18

Einfache Einstellung

Leichtgewichtig

Modularer Aufbau

Rental Proof

Robust

Statische Berechnungen

Modelle im Detail

Finden Sie einen geeigneten EVO Frame für Ihren Projektor. Wenn Sie weitere Informationen benötigen, nutzen Sie gerne unsere FAQ oder kontaktieren Sie uns.

Panasonic

EVO Frame - P10

EVO Frame - P10
Für Panasonic	PT-REQ80 \| PT-REQ10 \| PT-REQ12 \| PT-RZ990 \| PT-RZ890 \| PT-RZ790 \| PT-RZ690 \| PT-DZ13 \| PT-RZ660 \| PT-RZ770 \| PT-RZ870 \| PT-RZ970 \| PT-RZ120
Abmessungen [B x H x T]	652 x 353,5 x 683 mm [25,67 x 139,17 x 26,89 Zoll]
Gewicht	13,4 kg [29.54 lbs]
*Maximales Gewicht des Projektors¹**	35 kg [77.16 lbs]
*Ausrichtung²**	Querformat \| Hochformat \| Vertikal nach unten
Zubehör	EVO-LINK-200 Serie \| PF-UNI-CLP5030 \| PF-UNI-CLP30PT \| PF-UNI-PORAD*³

Visuelle Details

EVO Frame - P11

EVO Frame - P11
Für Panasonic	[optimiert für REQ12-Serie] PT-REQ80 \| PT-REQ10 \| PT-REQ12 \| PT-REZ12 \| PT-REZ10 \| PT-REZ80 \| PT-RZ990 \| PT-RZ890 \| PT-RZ790 \| PT-RZ690 \| PT-DZ13 \|PT-RZ660 \|PT-RZ770 \| PT-RZ870 \| PT-RZ970 \| PT-RZ120
Abmessungen [B x H x T]	652 x 394 x 683 mm [25,67 x 15,51 x 26,89 Zoll]
Gewicht	13,5 kg [29.76 lbs]
*Maximales Gewicht des Projektors¹**	35 kg [77.16 lbs]
*Ausrichtung²**	Querformat \| Hochformat \| Vertikal nach unten
Zubehör	EVO-LINK-200 Serie \| PF-UNI-CLP5030 \| PF-UNI-CLP30PT \| PF-UNI-PORAD*³

Visuelle Details

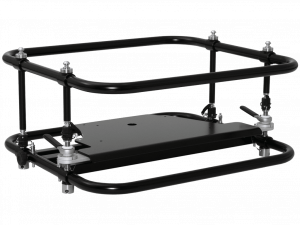

EVO Frame - P14

EVO Frame - P14
Für Panasonic	PT-MZ11KL \| PT-MZ14KL \| PT-MZ17KL \| PT-MZ20KL \| PT-MZ680 \| PT-MZ780 \| PT-MZ880 \| PT-MZ682 \| PT-MZ782 \| PT-MZ882
Abmessungen [B x H x T]	781 x 373 x 778 mm [30,75 x 14,69 x 26,69 Zoll]
Gewicht	14,5 kg [31.97 lbs]
*Maximales Gewicht des Projektors¹**	35 kg [77.16 lbs]
*Ausrichtung²**	Querformat \| Hochformat \| Vertikal nach unten
Zubehör	EVO-LINK-200 Serie \| PF-UNI-CLP5030 \| PF-UNI-CLP30PT \| PF-UNI-PORAD*³

Visuelle Details

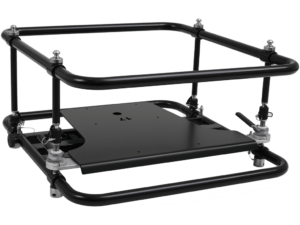

EVO Frame - P17

EVO Frame - P17
Für Panasonic	PT-RQ25K \| PT-RQ18K \| PT-RZ24K \| PT-RZ17K \| PT-RZ14K
Abmessungen [B x H x T]	722 x 398 x 778 mm [28,43 x 15,67 x 30,63 Zoll]
Gewicht	15,5 kg [34.17 lbs]
*Maximales Gewicht des Projektors¹**	50 kg [110.23 lbs]
*Ausrichtung²**	Querformat \| Hochformat \| Vertikal nach unten
Zubehör	EVO-LINK-200 Serie \| PF-UNI-CLP5030 \| PF-UNI-CLP30PT \| PF-UNI-PORAD*³

Visuelle Details

EVO Frame - P20

EVO Frame - P20
Für Panasonic	PT-RZ12 \| PT-RZ21 \| PT-RS20 \| PT-RQ22
Abmessungen [B x H x T]	750 x 435 x 883 mm [29,53 x 17,13 x 34,76 Zoll]
Gewicht	16 kg [35.27 lbs]
*Maximales Gewicht des Projektors¹**	70 kg [154.32 lbs]
*Ausrichtung²**	Querformat \| Hochformat \| Vertikal nach unten
Zubehör	EVO-LINK-200 Serie \| PF-UNI-CLP5030 \| PF-UNI-CLP30PT \| PF-UNI-PORAD*³

Visuelle Details

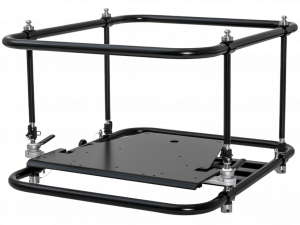

EVO Frame - P30

EVO Frame - P30
Für Panasonic	PT-RQ35K \| PT-RZ34K
Abmessungen [B x H x T]	750 x 540 x 883 mm [29,53 x 21,26 x 34,76 Zoll]
Gewicht	19 kg [41.89 lbs]
*Maximales Gewicht des Projektors¹**	80 kg [176.37 lbs]
*Ausrichtung²**	Querformat \| Hochformat \| Vertikal nach unten
Zubehör	EVO-LINK-200 Serie \| PF-UNI-CLP5030 \| PF-UNI-CLP30PT \| PF-UNI-PORAD-L*³

Visuelle Details

EVO Frame - P31H

EVO Frame - P31H
Für Panasonic	PT-RQ35K \| PT-RZ34K
Abmessungen [B x H x T]	749 x 540 x 642 mm [29,49 x 21,26 x 25,28 Zoll]
Gewicht	20 kg [44.09 lbs]
*Maximales Gewicht des Projektors¹**	80 kg [176.37 lbs]
*Ausrichtung²**	Querformat \| Hochformat \| Vertikal nach unten
Zubehör	EVO-LINK-200 Serie \| PF-UNI-CLP5040 \| PF-UNI-CLP40PT \| PF-UNI-PORAD-L40*3

Visuelle Details

Anmerkungen
¹ inkl. Optik* ² je nach Installation kann weiteres Zubehör erforderlich sein* ³ je nach eingebauter Optik*

Epson

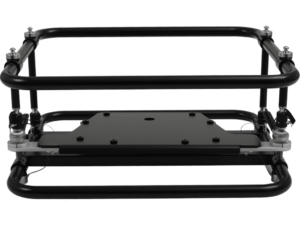

EVO Frame - E10

EVO Frame - E10
Für Epson	EB-L1000 Serie \| EB-PU2113 \| EB-PU2213 \| EB-PU2116 \| EB-PU2216 \| EB-PU2120 \| EB-PU2220 \| EB-PQ2213 \| EB-PQ2216 \| EB-PQ2220 \| EB-PU1006 \| EB-PU1007 \| EB-PU1008 \| EB-PU2010 \| EB-PQ2008 \| EB-PQ2010
Abmessungen [B x H x T]	722 x 354 x 642 mm [28,43 x 13,94 x 25,28 Zoll]
Gewicht	13,5 kg [28.76 lbs]
*Maximales Gewicht des Projektors¹**	35 kg [77.16 lbs]
*Ausrichtung²**	Querformat \| Hochformat \| Vertikal nach unten
Zubehör	EVO-LINK-200 Serie \| PF-UNI-CLP5030 \| PF-UNI-CLP30PT \| PF-UNI-PORAD*³

Visuelle Details

EVO Frame - E20

EVO Frame - E20
Für Epson	EB-L20000U \| EB-L 12000Q
Abmessungen [B x H x T]	750 x 485 x 883 mm [29,53 x 19,09 x 34,76 lbs]
Gewicht	16,4 kg [36.16 lbs]
*Maximales Gewicht des Projektors¹**	70 kg [154.32 lbs]
*Ausrichtung²**	Querformat \| Hochformat \| Vertikal nach unten
Zubehör	EVO-LINK-200 Serie \| PF-UNI-CLP5030 \| PF-UNI-CLP30PT \| PF-UNI-PORAD*³

Visuelle Details

Anmerkungen
¹ inkl. Optik* ² je nach Installation kann weiteres Zubehör erforderlich sein* ³ je nach eingebauter Optik*

Barco

EVO Frame - P11 BE

EVO Frame - P11 BE
Für Barco	I600
Abmessungen [B x H x T]	652 x 394 x 683 mm [25,67 x 15,51 x 26,89 Zoll]
Gewicht	13,5 kg [29.76 lbs]
*Maximales Gewicht des Projektors²**	35 kg [77.16 lbs]
*Orientierung³**	Querformat \| Hochformat \| Vertikal nach unten
Zubehör	EVO-LINK-200 Serie \| PF-UNI-CLP5030 \| PF-UNI-CLP30PT \| PF-UNI-PORAD*⁴

Visuelle Details

EVO Frame - B20

EVO Frame - B20
Für Barco	Baureihe G100
Abmessungen [B x H x T]	781 x 435 x 883 mm [30,75 x 17,13 x 34,76 Zoll]
Gewicht	17 kg [37.48 lbs]
*Maximales Gewicht des Projektors²**	70 kg [154.32 lbs]
*Orientierung³**	Querformat \| Hochformat \| Vertikal nach unten
Zubehör	EVO-LINK-200 Serie \| PF-UNI-CLP5030 \| PF-UNI-CLP30PT \| PF-UNI-PORAD*⁴

Visuelle Details
